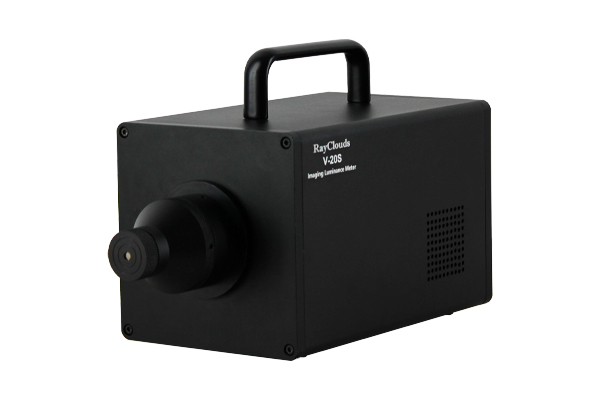

V-Series Virtual Display Analyzer-Luminance

V-Series Virtual Display Analyzer-Luminance

Virtual display optical analyzer-Luminance equipped with a variety of resolution detectors for fast reading of virtual image luminance values. Combining with ProICM measurement software and outputting test data in the form of EXCEL, it provides information basis for luminance optimization of virtual images. From standard to high pixel resolution, it meets the various measurement needs of AR/VR devices' screen luminance from production line detection to R&D testing.

V-Series Virtual Display Analyzer-Luminance characteristics

  • Equipped with high resolution detectors.
  • The front diaphragm lens is designed to simulate the eye pupil size of the human eyes.
  • Optional 50 °, 70 °, 100 °, 120 ° wide field of view test lens.
  • Fast and reliable display luminance and uniformity data analysis.

V-Series Virtual Display Analyzer-Luminance application

  • Near-Eye Display devices(NED)
  • Augmented Reality devices(AR)
  • Mixed Reality devices(MR)
  • Virtual Reality devices(VR)

V-Series Virtual Display Analyzer-Luminance specification

Model

V-20M

V-26M

V-46M

V-61M

V-150M

Pixel

20million

26million

46million

61million

150million

Cooled

Two stage TEC.(Typical -45 below Ambient)

Dynamic Range

>1000000:1(Multiple exposure orNDfilters)

Pixel Depth

16bits

Exposure Time

10us to 65s

Measurement

Function

Luminance

Luminance

Measurement range

0.001 to100,000cd/m^2

Accuracy*¹

±3%

Repeatability(δ)*¹

±0.5%

Lens

A-50(50 degrees diagonal)|A-70(70 degrees diagonal)

A-100(100 degrees diagonal)|A-120(120 degrees diagonal)

Dimension

220*140*140(L*W*H)

Interface

LAN

Operation

Temperature

5 to 50°C

Input Voltage

ACAdapter

*Measurement of luminance and chrominance measurement is based on RayClouds conditions (using 500cd/m2 standard light source, LED backlight, 6500K LCD display).
*Repeatability measurement conditions @ using a luminance 500cd/m^2 standard light source, taking the average of 100 pixels in the center.
*Specifications and appearance are subject to change without prior notice.
